料道的溫度控制是至關重要的，其溫度變化1℃，它料滴重量要變化達2克。現代制瓶機機速越來越快，它向著高機速（串聯機）、多料滴、輕量化的方向發展。它要求料道的溫度必須要有精確的控制以及良好的玻璃溫度的均化。.特別是采用小口壓&吹法來生產輕量瓶時，對料道溫度的測量與控制其要求更高。
現在料道上普遍均采用三點熱電偶來測料道的溫度。
熱電偶是工業上最常見的溫度檢測元件之一。熱電偶測溫原理：將二種不同材料的導體A與B焊接起來，構成一個閉合回路。當A與B二點存在溫差時，二者之間產生電動勢。在回路中形成一個電流，稱為料道稱為熱電效應。熱電偶就是利用這一效應來工作的。
三點熱電偶（Triplexthermocouple）顧名思義，即在一垂直線上可測三個溫度點。它看上去與普通熱電偶相差無幾，但在它內部分別裝有三個熱電偶絲的裝置，因此用它可以測量三個垂直方向的溫度。我們稱為“三點式”熱電偶。在玻璃行業中，它廣泛應用于料道玻璃液的測量。由于三點熱電偶是在是高溫、玻璃液的侵蝕以及玻璃液流動磨損工況下工作，因此此類熱電偶外層均用鉑涂層。如圖一：
現在料道上普遍均采用三點熱電偶來測料道的溫度。
熱電偶是工業上最常見的溫度檢測元件之一。熱電偶測溫原理：將二種不同材料的導體A與B焊接起來，構成一個閉合回路。當A與B二點存在溫差時，二者之間產生電動勢。在回路中形成一個電流，稱為料道稱為熱電效應。熱電偶就是利用這一效應來工作的。
三點熱電偶（Triplexthermocouple）顧名思義，即在一垂直線上可測三個溫度點。它看上去與普通熱電偶相差無幾，但在它內部分別裝有三個熱電偶絲的裝置，因此用它可以測量三個垂直方向的溫度。我們稱為“三點式”熱電偶。在玻璃行業中，它廣泛應用于料道玻璃液的測量。由于三點熱電偶是在是高溫、玻璃液的侵蝕以及玻璃液流動磨損工況下工作，因此此類熱電偶外層均用鉑涂層。如圖一：
料道里為什么要使用三點熱電偶來測溫？
這是因為料道是一個由耐火材料構成的槽磚通道，通過它熔化的玻璃液從熔爐流向成型機。玻璃液在槽磚流動時，玻璃液在槽磚二側與底部接觸到耐火材料，其溫度必然要降低，其流動也隨之慢下來。而中部的上層玻璃液流動較快，其溫度也高于料道的二側與底部。我們稱為料道的“中心流”，從而在料道里產生了水平的（中間玻璃液與料道二側的玻璃液）、垂直的（玻璃液上部與中下部）的溫度差。給玻璃液的均化帶來不利影響。

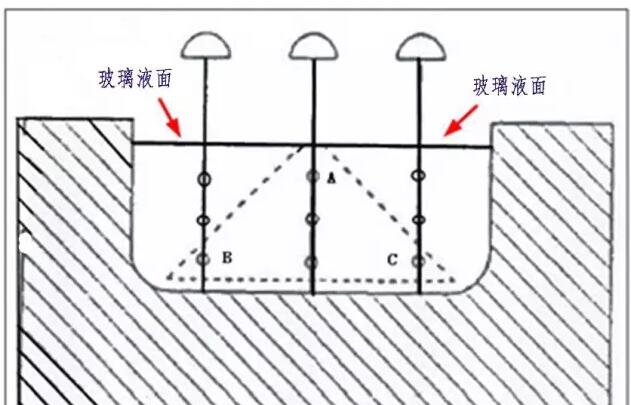

因此我們要用三點熱電偶來測量它們各自垂直方向的溫度值，然后進行分析或進行控制。測量點如圖二：
這是因為料道是一個由耐火材料構成的槽磚通道，通過它熔化的玻璃液從熔爐流向成型機。玻璃液在槽磚流動時，玻璃液在槽磚二側與底部接觸到耐火材料，其溫度必然要降低，其流動也隨之慢下來。而中部的上層玻璃液流動較快，其溫度也高于料道的二側與底部。我們稱為料道的“中心流”，從而在料道里產生了水平的（中間玻璃液與料道二側的玻璃液）、垂直的（玻璃液上部與中下部）的溫度差。給玻璃液的均化帶來不利影響。
因此我們要用三點熱電偶來測量它們各自垂直方向的溫度值，然后進行分析或進行控制。測量點如圖二：
一．當你確定了料道測量點后，須注意以下幾要點
1. 三點熱電偶分度號的選定：
在料道處一般我們選S型與R型。S型在我國使用的歷史十分悠久，其配套的顯示儀表與控制儀表較多，但它的輸出毫伏數值較低。如：S型熱電偶在1200℃時，其輸出為11.951毫伏。而R型是近幾十年引進使用的，它的特點其輸出毫伏數值較高。R型熱電偶在1200℃時，其輸出為13.228毫伏。顯然其毫伏較高。但我們在選用R型時，要特別注意它配套儀表的兼容性，千萬不能搞錯。其價格也會高一些。
二種型號各有特點，不過在國外與合資企業他們多選用R型的。建議一個公司或者一個集團最好采用某一統一的型號，這樣管理可方便一些。
2. 三點熱電偶的安裝位置：

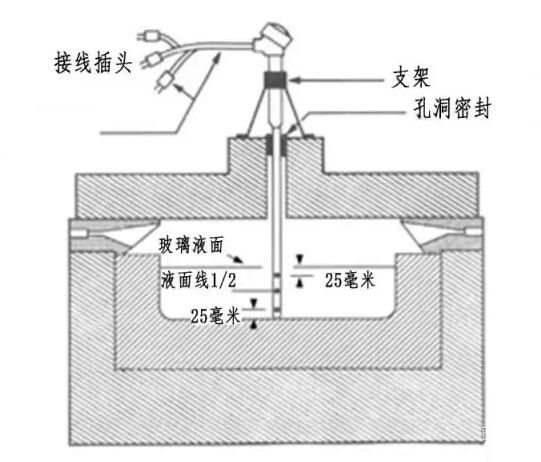

（1）首先是垂直方向：下部測點距槽磚底向上25毫米（如圖二的B點、C點），上部測點距液面向下25毫米（如圖二的A點、），中間測點為玻璃液面的1/2處。如圖三：
1. 三點熱電偶分度號的選定：
在料道處一般我們選S型與R型。S型在我國使用的歷史十分悠久，其配套的顯示儀表與控制儀表較多，但它的輸出毫伏數值較低。如：S型熱電偶在1200℃時，其輸出為11.951毫伏。而R型是近幾十年引進使用的，它的特點其輸出毫伏數值較高。R型熱電偶在1200℃時，其輸出為13.228毫伏。顯然其毫伏較高。但我們在選用R型時，要特別注意它配套儀表的兼容性，千萬不能搞錯。其價格也會高一些。
二種型號各有特點，不過在國外與合資企業他們多選用R型的。建議一個公司或者一個集團最好采用某一統一的型號，這樣管理可方便一些。
2. 三點熱電偶的安裝位置：
（1）首先是垂直方向：下部測點距槽磚底向上25毫米（如圖二的B點、C點），上部測點距液面向下25毫米（如圖二的A點、），中間測點為玻璃液面的1/2處。如圖三：
從圖三我們可以間接地了解到，當玻璃液面有波動時，也會對三點熱電偶測量值帶來一定的影響。

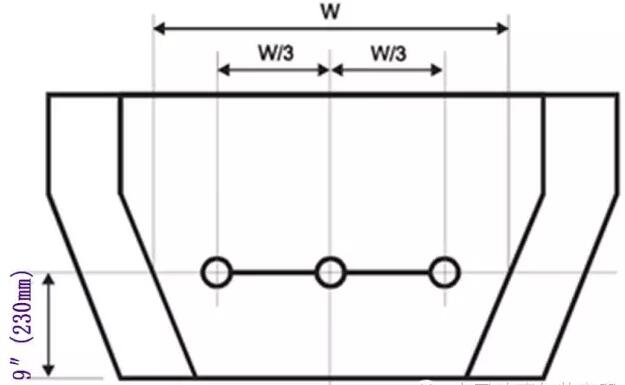

（2）水平方向：三根熱電偶距離料盆230毫米左右，中間一根熱電偶處在料道中心線，以它為準，距左右二側熱電偶的距離為該磚寬的1/3處。見圖四：
（2）水平方向：三根熱電偶距離料盆230毫米左右，中間一根熱電偶處在料道中心線，以它為準，距左右二側熱電偶的距離為該磚寬的1/3處。見圖四：
（3）要注意，沒有一個料道的工況是完全一樣的，各料道的測溫顯示溫度值各有不同。比如在料道上測溫，一般的熱電偶支架是不能精確定位的，如水平方向如變動±15毫米，垂直方向變動±10毫米，其溫度變化達±5℃的溫差。因此各工廠的操作人員必須要根據本料道的出料情況與玻璃液的質量，定出各自料道的控制溫度值。
3. 熱電偶的支架

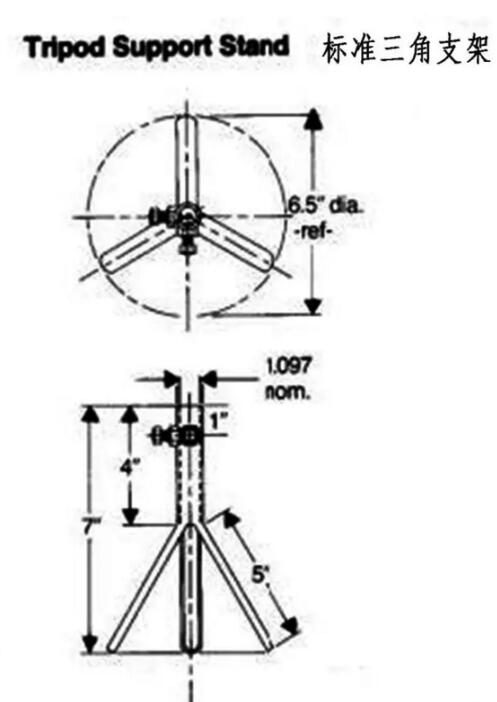

從圖四我們知道料道的溫度測點，其熱電偶的位置定位要盡可能的準確。因此要注意熱電偶支架的穩固性與定位的準確性，并且熱電偶要能夠上下調節自如。典型的熱電偶支架。見圖五：
3. 熱電偶的支架
從圖四我們知道料道的溫度測點，其熱電偶的位置定位要盡可能的準確。因此要注意熱電偶支架的穩固性與定位的準確性，并且熱電偶要能夠上下調節自如。典型的熱電偶支架。見圖五：
由于料道上方地方狹小，料道上蓋磚上面布滿了冷卻機構、冷卻管路等。這要求我們要根據各廠的實際情況，選好選對熱電偶的支架，以保證三點熱電偶長期地工作正常。

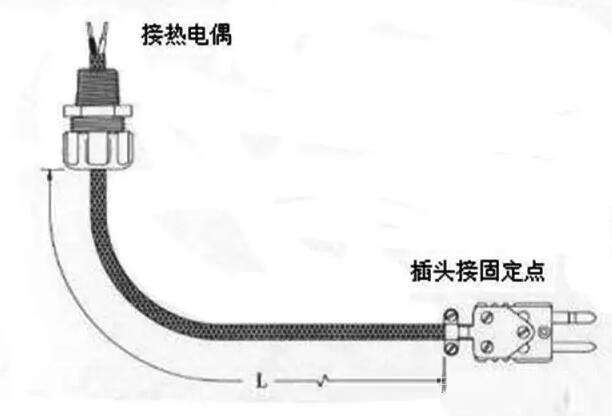

4. 現代料道熱電偶的補償導線接線，一般均使用插頭插入式的接線方法，見圖一與圖六：
4. 現代料道熱電偶的補償導線接線，一般均使用插頭插入式的接線方法，見圖一與圖六：
補償導線接熱電偶處在出廠時已經接好。現場只要將插頭插入插座上即可（插座的補償導線要一直連到溫度控制柜里）。插頭上有明顯的標記：上（T，Top）、中（M，Middle）、下（B，Bottom）。插座上也有相應的記號，以免插錯。
該插頭、插座均為專用的，其接觸電阻很小。由于是插座式的，在調換熱電偶時或者在儀表調試時均十分方便。
二．溫度控制點的選擇與控制
從圖二所示，我們共有九的溫度值可供選擇。我們一般以中間的熱電偶上部測點為溫度控制的信號（A點），以此信號來控制燃氣的大小（或者控制電加熱的輸出功率），來保持其溫度的穩定。比如：該點溫度降低，儀表控制儀與設定值相比較，其輸出增大，然后執行機構開大，燃氣增加，料道溫度逐步上升，向設定值靠攏。如該點溫度上升，過程反之。
左右二側下部測點為料道左右二側溫度控制的信號（B點與C點）。溫度控制儀根據各自的設定溫度，分別控制插入料道玻璃液中的鉬電極的功率的大小，以達到穩定該二點的溫度值。
根據我們多年的經驗，二側底部設定的溫度值（B點與C點）要比中間上部的溫度值（A點）高出5 ℃～ 8℃左右。這樣的溫度差，在以后玻璃液流動過程中，其溫度差值會逐步趨于一致。當進入料盆后玻璃液溫度將是一致的與均勻的。
該插頭、插座均為專用的，其接觸電阻很小。由于是插座式的，在調換熱電偶時或者在儀表調試時均十分方便。
二．溫度控制點的選擇與控制
從圖二所示，我們共有九的溫度值可供選擇。我們一般以中間的熱電偶上部測點為溫度控制的信號（A點），以此信號來控制燃氣的大小（或者控制電加熱的輸出功率），來保持其溫度的穩定。比如：該點溫度降低，儀表控制儀與設定值相比較，其輸出增大，然后執行機構開大，燃氣增加，料道溫度逐步上升，向設定值靠攏。如該點溫度上升，過程反之。
左右二側下部測點為料道左右二側溫度控制的信號（B點與C點）。溫度控制儀根據各自的設定溫度，分別控制插入料道玻璃液中的鉬電極的功率的大小，以達到穩定該二點的溫度值。
根據我們多年的經驗，二側底部設定的溫度值（B點與C點）要比中間上部的溫度值（A點）高出5 ℃～ 8℃左右。這樣的溫度差，在以后玻璃液流動過程中，其溫度差值會逐步趨于一致。當進入料盆后玻璃液溫度將是一致的與均勻的。
三．料道的效率的計算
料道前端安裝三根三點式熱電偶，它共有9個測點，利用此9點測出的溫度數值，可以通過數學公式的計算，定量地計算出該料道玻璃液均化的情況，我們稱之為：該料道的效率（Gradient Efficiency）。
如何使用三點式熱電偶來量化料道玻璃液的均化程度呢？世界各大玻璃公司均有各自的計算方式法。如：O-I公司、SORG公司、EMHART等公司。現以EMHART公司為例，作一介紹。

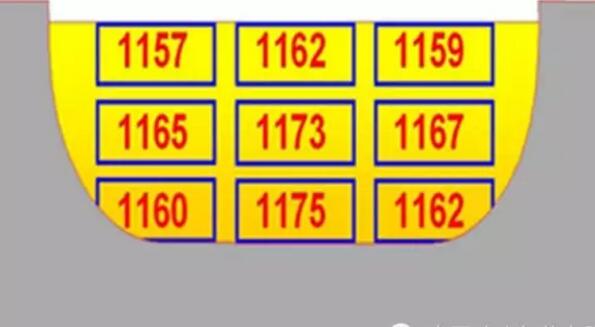

舉例的料道測溫情況如下。見圖七：
料道前端安裝三根三點式熱電偶，它共有9個測點，利用此9點測出的溫度數值，可以通過數學公式的計算，定量地計算出該料道玻璃液均化的情況，我們稱之為：該料道的效率（Gradient Efficiency）。
如何使用三點式熱電偶來量化料道玻璃液的均化程度呢？世界各大玻璃公司均有各自的計算方式法。如：O-I公司、SORG公司、EMHART等公司。現以EMHART公司為例，作一介紹。
舉例的料道測溫情況如下。見圖七：
計算如下：
料道橫行溫度計算（取絕對值），中間的溫度與料道二側的溫度之差：
橫向溫度計算：上部溫度1162與左1157右1159之間的溫差；共二點，
1162-1157=5，
1162-1159=3；
中部溫度1173與左1165右1167之間的溫差；共二點，
1173-1165=8，
1173-1167=6,；
下部溫度1175與左1160右1162之間的溫差；共二點，
1175-1160=15，
1175-1162=13；
橫向溫度計算共六點，計算完畢。
2，料道縱向溫度計算（取絕對值），上部溫度減去下部溫度之差：
左上溫度1157與左下溫度1160之間的溫差；共一點，
1157-1160=3，
中上溫度1162與中下溫度1175之間的溫差；共一點，
1162-1175=13，
右上溫度1159與右下溫度1162之間的溫差；共一點，
1159-1162=3；
縱向溫度計算共三點，計算完畢。
3，將以上二項計算數值九點相加：
5+3+8+6+15+13+3+13+3=69；
4，將相加后的數值，除以料道中部三點溫度中最高的溫度值（1175）：
69÷1175=0.0587；
5，計算該料道的效率%（Gradient Efficiency）：
(1-0.0587)×100=94.13%，
此94.13% 即為圖七料道的效率。
注意此效率（94.13%），它是指某一料道在一定的出料量所反映的均化情況，此百分比在同一料道相似的情況下，此數值能反映出料道的均化程度，它才有實際的指導生產意義。
國外還有使用五點溫度的測量。如圖八：
料道橫行溫度計算（取絕對值），中間的溫度與料道二側的溫度之差：
橫向溫度計算：上部溫度1162與左1157右1159之間的溫差；共二點，
1162-1157=5，
1162-1159=3；
中部溫度1173與左1165右1167之間的溫差；共二點，
1173-1165=8，
1173-1167=6,；
下部溫度1175與左1160右1162之間的溫差；共二點，
1175-1160=15，
1175-1162=13；
橫向溫度計算共六點，計算完畢。
2，料道縱向溫度計算（取絕對值），上部溫度減去下部溫度之差：
左上溫度1157與左下溫度1160之間的溫差；共一點，
1157-1160=3，
中上溫度1162與中下溫度1175之間的溫差；共一點，
1162-1175=13，
右上溫度1159與右下溫度1162之間的溫差；共一點，
1159-1162=3；
縱向溫度計算共三點，計算完畢。
3，將以上二項計算數值九點相加：
5+3+8+6+15+13+3+13+3=69；
4，將相加后的數值，除以料道中部三點溫度中最高的溫度值（1175）：
69÷1175=0.0587；
5，計算該料道的效率%（Gradient Efficiency）：
(1-0.0587)×100=94.13%，
此94.13% 即為圖七料道的效率。
注意此效率（94.13%），它是指某一料道在一定的出料量所反映的均化情況，此百分比在同一料道相似的情況下，此數值能反映出料道的均化程度，它才有實際的指導生產意義。
國外還有使用五點溫度的測量。如圖八：
雖然測量點減少，成本卻可以降低，它也能計算出料道的效率。計算原理同上，這里不作進一步的介紹。初次使用三點熱電偶的工廠，它也是一種不錯的選擇。
有三點熱電偶，當然也有二點式熱電偶。我們可以運用單點熱電偶、二點熱電偶與三點熱電偶的組合，形成不同的組態，可靈活地運用在料道的后冷卻區，前冷卻區與均化區里。可使成本進一步再降低。
準確可靠地測出料道的溫度，它是料道溫度控制的第一步，因此我們必須要重視此項工作，把料道的熱電偶測溫工作做得完美。
有三點熱電偶，當然也有二點式熱電偶。我們可以運用單點熱電偶、二點熱電偶與三點熱電偶的組合，形成不同的組態，可靈活地運用在料道的后冷卻區，前冷卻區與均化區里。可使成本進一步再降低。
準確可靠地測出料道的溫度，它是料道溫度控制的第一步，因此我們必須要重視此項工作，把料道的熱電偶測溫工作做得完美。
